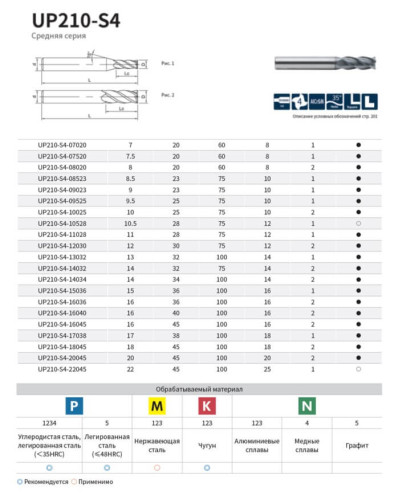

Фреза кінцева твердосплавна D10,0х25х75х10 Z4 GESAC UP210-S4-10025
Фреза кінцева твердосплавна GESAC D10,0х25х75х10 Z4
Суцільнотвердосплавна фреза діаметром 10 мм із чотирма зубцями, робоча довжина 25 мм, загальна 75 мм, хвостовик 10 мм h6. Покриття AlCrSiN, кут нахилу спіралі 35°, допуск діаметра 0/−0,02 мм. Серія UP210 виробництва Xiamen Golden Egret Special Alloy належить до класу P і розрахована на сталі та чавуни твердістю до 48 HRC.
Режими різання
Дані каталогу для контурної обробки. Виліт із патрона не більше ніж 40 мм.
| Матеріал | Vc, м/хв | n, об/хв | Vf, мм/хв | ap | ae |
|---|---|---|---|---|---|
| Сталь до 35 HRC | 180 | 5730 | 1830 | 15 мм | 1,5 мм |
| Легована сталь 35–48 HRC | 130 | 4140 | 1130 | 10 мм | 1,2 мм |
| Нержавіюча сталь | 130 | 4140 | 1230 | 15 мм | 1,5 мм |
| Сірий та високоміцний чавун | 160 | 5100 | 1410 | 15 мм | 1,5 мм |
| Високолегований чавун 35–45 HRC | 140 | 4460 | 1160 | 10 мм | 1,2 мм |
Якщо шпиндель не виходить на табличні оберти, подачу знижують у тій самій пропорції.
Тринадцять інструментів одного розміру
Геометрія 10×25×75×10 зустрічається в каталозі GESAC тринадцять разів. Коли завдання відрізняється від універсального фрезерування сталі, існує профільне виконання того самого розміру:
- UP210-S6-10025 — шість зубців, чистова обробка;
- UP210-S4A-10025 — спіраль 45°, чистіша поверхня стінки;
- UPR210-S4-10025 — радіус при вершині R0,3, міцніша кромка;
- UPR300-S4-10025 — чорнова геометрія зі стружколомом;
- US200-S2-10025 — клас M, нержавіюча сталь;
- SA100-S3-10025 — клас N, алюміній та кольорові сплави;
- SG200-S4-10025 — графіт, геометрія U-DIA;
- SH160-S4-10025 — клас H, загартована сталь до 60 HRC.
Про глибину різання
Обмеження ap ≤ 1,5D дає 15 мм за прохід при робочій довжині 25 мм. Інструмент фізично заходить глибше, ніж дозволяє режим, і це часта причина ламання. Для паза правила інші: глибина до 0,2D при зниженій швидкості різання.
Питання та відповіді
Скільки обертів ставити для сталі 45?
Близько 5730 об/хв при подачі 1830 мм/хв. При менших обертах подачу зменшують пропорційно.
Чим відрізняється версія із шістьма зубцями?
У UP210-S6-10025 та сама геометрія корпусу, але більше різальних кромок. Перевага на чистовій обробці, програш у відведенні стружки під час пазування.
Чи підійде фреза для нержавіючої сталі?
Працювати буде, режими в таблиці наведені. Але серія належить до класу P, а для 12Х18Н10Т профільною є US200.
Яке потрібне оснащення?
Цанга ER32 під хвостовик 10 мм, гідропатрон або термопатрон. Биття понад 0,02 мм помітно скорочує ресурс.
