Фреза твердосплавна D1,0х3х50х4 Z-4 Gesac
Фреза кінцева твердосплавна Ø1,0х3х50х4 Z-4 GESAC UP210-S4-01003

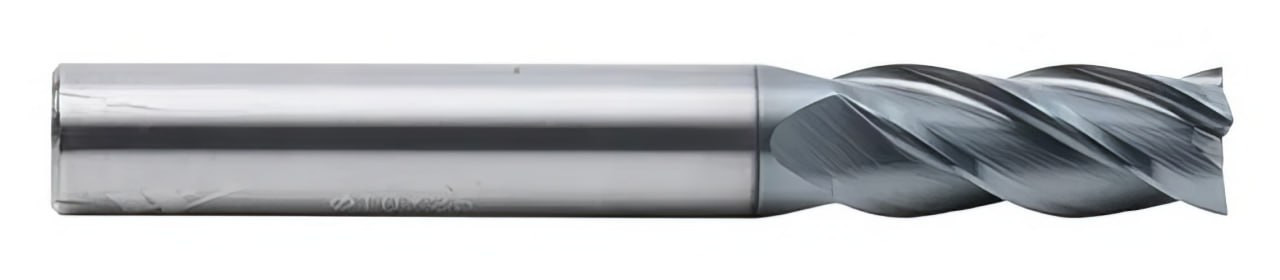

Мікрофреза діаметром 1 мм із чотирма зубцями, робочою довжиною 3 мм, загальною довжиною 50 мм та хвостовиком 4 мм. Серія UP210 виробництва Xiamen Golden Egret Special Alloy розрахована на сталі та чавуни твердістю до 48 HRC. Покриття AlCrSiN, кут нахилу спіралі 35°, хвостовик h6, допуск діаметра 0/−0,02 мм.

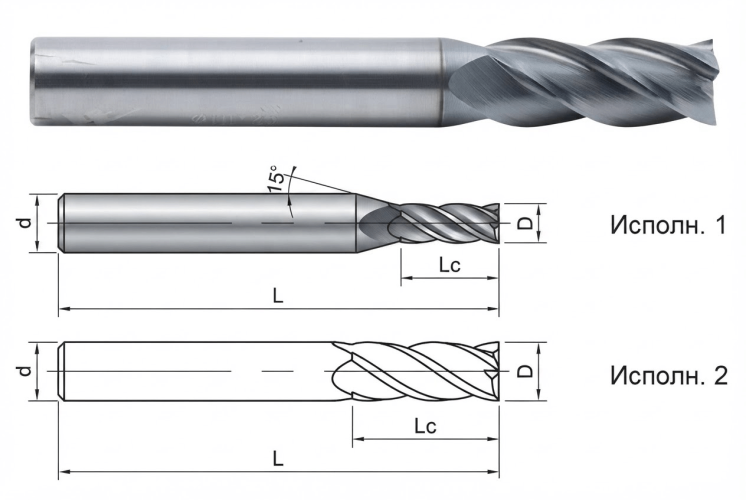

Ступінчаста конструкція
Робоча частина Ø1 мм переходить у хвостовик Ø4 мм. Інструмент встановлюється у звичайну цангу ER11 або ER16 без перехідників, а потовщене тіло забезпечує жорсткість, недосяжну для фрези з прямим одномиліметровим хвостовиком.
Режими різання: чому немає таблиці
Каталог GESAC наводить режими для цієї серії починаючи з Ø3. Причина в арифметиці: каталожна швидкість різання 180 м/хв на діаметрі 1 мм вимагає 57 300 об/хв. Такий шпиндель на виробництвах практично не зустрічається, тому Ø1 завжди працює на зниженій швидкості, а параметри розраховують під конкретний верстат.
| Шпиндель, об/хв | Vc, м/хв | fz, мм/зуб | Vf, мм/хв |
|---|---|---|---|
| 8 000 | 25 | 0,006 | 190 |
| 12 000 | 38 | 0,008 | 385 |
| 18 000 | 57 | 0,010 | 720 |
| 24 000 | 75 | 0,012 | 1150 |
Значення розрахункові та є стартовими. Подача на зубець у мікрофрези підтримується на рівні близько 1% діаметра.
Чотири зубці на міліметрі
- контурна та чистова обробка проходять стабільніше, ніж двозубою фрезою;
- стружкова канавка мала, тому повний паз завширшки 1 мм фреза переносить погано;
- для пазів переходьте на трохоїдальну траєкторію або ширину різання до 0,2 мм;
- врізання виконуйте лише по спіралі або під кутом, вертикальне занурення заборонене;
- биття оснащення допускається до 0,005 мм, інакше з чотирьох зубців працюють лише один-два.
Питання та відповіді
Скільки обертів встановлювати?
Максимум, який видає шпиндель, а подачу беріть із таблиці. При 12 000 об/хв для конструкційної сталі це близько 385 мм/хв.
Яка глибина за один прохід?
Починайте з 0,1–0,2 мм при ширині різання до 0,2 мм. Робоча довжина 3 мм — це фізична межа інструменту, а не рекомендована глибина занурення.
Чим відрізняється версія з хвостовиком 6 мм?

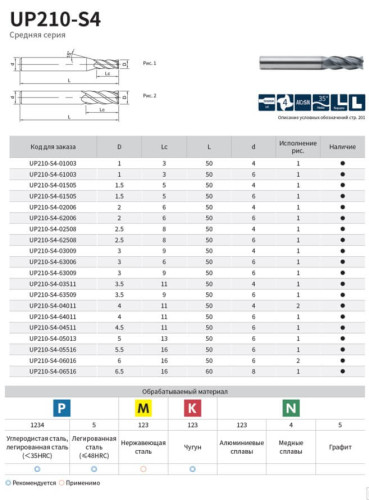

У UP210-S4-61003 та сама різальна частина, але товстіший хвостовик. Її обирають, коли у верстаті встановлена цанга під 6 мм.
Чи підійде для нержавіючої сталі?
Працювати буде, але серія належить до групи ISO P і розрахована на сталь та чавун. Для 12Х18Н10Т значно кращий результат демонструє серія US200.
