Фреза твердосплавна D12,0х30х75х12 Gesac
Купити фрезу кінцеву твердосплавну D12,0х30х75х12 Z4 GESAC
Суцільнотвердосплавна кінцева фреза діаметром 12 мм із чотирма зубцями. Робоча довжина 30 мм, загальна 75 мм, хвостовик 12 мм з полем допуску h6. Покриття AlCrSiN, кут нахилу спіралі 35°, допуск діаметра 0/−0,02 мм. Серія UP210 виробництва Xiamen Golden Egret Special Alloy належить до класу P і розрахована на сталі та чавуни твердістю до 48 HRC. Глибина різання — до 18 мм за прохід.
Режими різання для Ø12
Значення для контурної обробки. Виліт інструменту з патрона не більше ніж 48 мм.
| Матеріал | Vc, м/хв | n, об/хв | Vf, мм/хв | ap | ae |
|---|---|---|---|---|---|
| Сталь до 35 HRC | 180 | 4780 | 1720 | 18 мм | 1,8 мм |
| Легована сталь 35–48 HRC | 130 | 3450 | 1010 | 12 мм | 1,44 мм |
| Нержавіюча сталь | 130 | 3450 | 1170 | 18 мм | 1,8 мм |
| Сірий та високоміцний чавун | 160 | 4250 | 1360 | 18 мм | 1,8 мм |
| Високолегований чавун 35–45 HRC | 140 | 3720 | 1120 | 12 мм | 1,44 мм |
Перерахунок під свій верстат
Оберти розраховуються за формулою n = 1000 × Vc / (3,14 × D). Якщо шпиндель не виходить на табличне значення, подачу знижують у тій самій пропорції. Для паза правила інші: глибина до 0,2 діаметра при зниженій швидкості різання або трохоїдальна траєкторія.
Чому на Ø12 верстат працює на повну силу
Швидкість різання 180 м/хв на діаметрі 3 мм вимагає 19 110 об/хв, на діаметрі 4 мм — 14 330. Таких шпинделів у цехах майже немає, і дрібний інструмент працює упівсили. На Ø12 потрібно всього 4780 об/хв, це доступно будь-якому верстату з конусом BT40. Паспортна продуктивність тут реалізується повністю.
Точність і ціна: межа проходить по Ø12

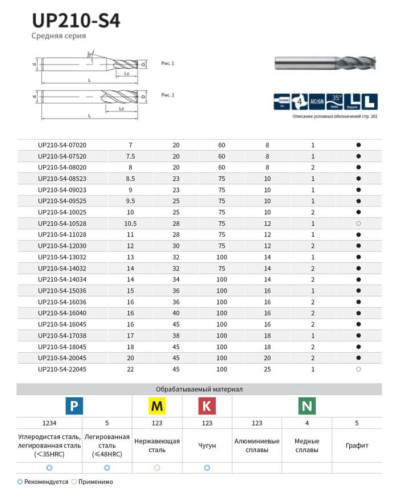

Каталог задає допуск діаметра двома ступенями. До 12 мм включно це 0/−0,02 мм, понад 12 поле розширюється до 0/−0,03. Ø12 замикає точну групу, і паз, що фрезерується в один прохід, потрапляє в розмір без чистового проходу. Там само проходить цінова межа: перехід до Ø14 здорожчує інструмент одразу на 54 відсотки, тоді як сусідні кроки ряду дають 10–30.
Інші виконання цього розміру
- UP210-S6-12030 — шість зубців, чистова обробка;
- UPR210-S4-12030 — радіус при вершині, міцніша кромка;
- UPR300-S4-12030 — чорнова геометрія зі стружколомом;
- US200-S2-12030 — клас M, нержавіюча сталь;
- SH160-S4-12030 — клас H, загартована сталь.
Питання та відповіді
Скільки обертів ставити для сталі 45?
Близько 4780 об/хв при подачі 1720 мм/хв. При менших обертах подачу зменшують пропорційно.
Чи справді можна різати на 18 мм за прохід?
Так, при ширині різання до 1,8 мм і жорсткому оснащенні. У пазу навантаження максимальне, там глибину знижують до 2–3 мм.
Яке потрібне оснащення?
Цанга ER32 під хвостовик 12 мм, гідропатрон або термопатрон. Биття понад 0,02 мм помітно скорочує ресурс.
Чи підійде фреза для нержавіючої сталі?
Працювати буде, режими в таблиці наведені. Але серія належить до класу P, а для 12Х18Н10Т профільною є US200.
