Фреза твердосплавна D16,0х36х100х16 Gesac
Купити фрезу кінцеву твердосплавну D16,0х36х100х16 Z4 GESAC

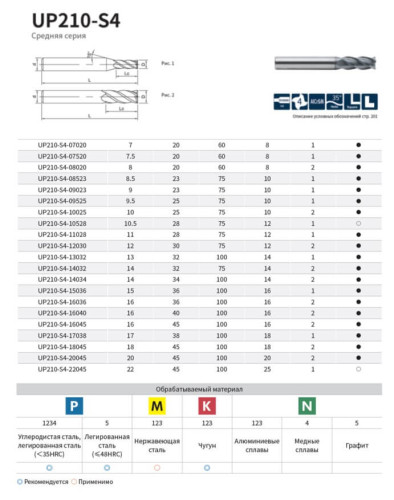

Суцільнотвердосплавна кінцева фреза діаметром 16 мм із чотирма зубцями. Робоча довжина 36 мм, загальна 100 мм, хвостовик 16 мм із полем допуску h6. Покриття AlCrSiN, кут нахилу спіралі 35°, допуск діаметра 0/−0,03 мм. Серія UP210 виробництва Xiamen Golden Egret Special Alloy належить до класу P і розрахована на сталі та чавуни до 48 HRC. Глибина різання — до 24 мм за прохід.
Чому велика фреза не рухається швидше
Поширена помилкова думка: чим більший інструмент, тим вища подача. Насправді починаючи з дванадцятого діаметра хвилинна подача перестає зростати й фіксується на рівні 1720 мм/хв до кінця ряду. Ø16 проходить контур рівно з тією самою швидкістю, що й Ø12 та Ø20. Перевага великого діаметра полягає не у швидкості, а в перетині шару, що знімається.
| Діаметр | Vf, мм/хв | Глибина ap | Ширина ae | Знімання, см³/хв |
|---|---|---|---|---|
| Ø8 | 1860 | 12 мм | 1,2 мм | 26,8 |
| Ø10 | 1830 | 15 мм | 1,5 мм | 41,2 |
| Ø12 | 1720 | 18 мм | 1,8 мм | 55,7 |
| Ø16 | 1720 | 24 мм | 2,4 мм | 99,1 |
| Ø20 | 1720 | 30 мм | 3,0 мм | 154,8 |
Шістнадцятка окупається лише через глибину
За однакової подачі Ø16 знімає вдвічі більше металу, ніж Ø12, і в 3,7 раза більше, ніж Ø8. Але це працює лише тоді, коли ви дійсно збільшили глибину та ширину різання. Фреза Ø16, що працює на глибині 5 мм, продуктивніша за «вісімку» рівно на нуль, а коштує вп'ятеро дорожче. Купити фрезу цього діаметра має сенс лише під завдання з великим обсягом вибірки.
Режими різання
По конструкційній сталі до 35 HRC: 3580 об/хв, подача 1720 мм/хв, глибина до 24 мм при ширині до 2,4 мм. По легованій сталі 35–48 HRC: 2590 об/хв, подача 830 мм/хв, глибина до 16 мм. По сірому чавуну: 3190 об/хв і 1210 мм/хв. Якщо шпиндель не виходить на ці оберти, подачу знижують у тій самій пропорції.
Чи вистачить потужності верстату
Знімаючи 99 см³/хв по сталі, інструмент вимагає близько 6–8 кВт на шпинделі. Привід на 5,5 кВт на паспортний режим не вийде. Це обмеження зазвичай виявляється вже після покупки, тому перевірте потужність заздалегідь. На малопотужному верстаті глибину зменшують у півтора-два рази та працюють за трохоїдальною траєкторією.
Коли обирати Ø16, а коли вистачить Ø12
- чорнова вибірка великої кишені — Ø16;
- глибина уступу понад 18 мм за прохід — Ø16;
- паз суворо в розмір за один прохід — Ø12, у нього точніший допуск;
- верстат потужністю до 5,5 кВт — Ø12 відпрацює свій режим повністю;
- внутрішній радіус кута деталі 6 мм і менше — тільки Ø12.
Питання та відповіді
Скільки обертів ставити для сталі 45?
3580 об/хв при подачі 1720 мм/хв. Звичайний шпиндель цю цифру закриває із запасом.
Чи реальна глибина 24 мм за прохід?
Так, при ширині різання до 2,4 мм, жорсткому оснащенні та достатній потужності приводу. У пазу глибину знижують до 3–4 мм.
Чим Ø16 відрізняється від Ø20?
Подача та сама, але «двадцятка» знімає в півтора раза більше металу і вимагає ще більше потужності.
Яке потрібне оснащення?
Цанга ER32 під хвостовик 16 мм, гідропатрон або термопатрон. Виліт із патрона — не більше ніж 64 мм.
