Фреза твердосплавна D18,0х45х100х18 Gesac
Купити фрезу кінцеву твердосплавну D18,0х45х100х18 Z4 GESAC
Суцільнотвердосплавна кінцева фреза діаметром 18 мм із чотирма зубцями. Робоча довжина 45 мм, загальна 100 мм, хвостовик 18 мм із полем допуску h6. Покриття AlCrSiN, кут нахилу спіралі 35°, допуск діаметра 0/−0,03 мм. Серія UP210 виробництва Xiamen Golden Egret Special Alloy належить до класу P і розрахована на сталі та чавуни до 48 HRC. Глибина різання — до 27 мм за прохід.
Діаметр, якого немає у більшості продавців

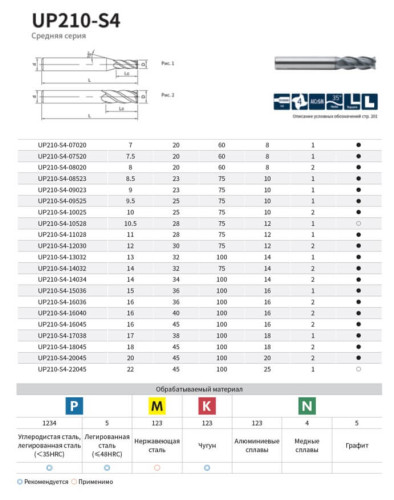

Асортимент зазвичай будують за пріоритетним рядом: 3, 4, 6, 8, 10, 12, 16, 20. Вісімнадцять до нього не входить, тому в каталогах він пропущений, а в таблицях режимів відсутня колонка. Серія UP210 побудована інакше — під креслення, а не під красиве число. У ній тридцять діаметрів: у дрібному діапазоні крок пів міліметра, у великому один міліметр, між Ø16 та Ø20 стоять Ø17 та Ø18.
Навіщо це потрібно на практиці
Мінімальний діаметр фрези для внутрішнього кута дорівнює подвоєному радіусу цього кута. Ø18 закриває радіус R9. Шістнадцята залишить у такому кутку міліметр невибраного матеріалу і вимагатиме другого проходу, двадцята просто не ввійде. Замінити цей діаметр нічим.
Ø18 проти Ø16 та Ø20
Хвилинна подача починаючи з дванадцятого діаметра фіксується на рівні 1720 мм/хв і далі не зростає. Велика фреза не рухається швидше — увесь виграш іде через перетин шару, що знімається, а разом із ним зростає навантаження на привід.
| Діаметр | Vf, мм/хв | Глибина ap | Ширина ae | Знімання, см³/хв | Потужність, кВт |
|---|---|---|---|---|---|
| Ø16 | 1720 | 24 мм | 2,4 мм | 99,1 | 6–8 |
| Ø18 | 1720 | 27 мм | 2,7 мм | 125,4 | 8–10 |
| Ø20 | 1720 | 30 мм | 3,0 мм | 154,8 | 10–12 |
Вісімнадцята знімає на 27 відсотків більше металу, ніж шістнадцята, за тієї самої подачі. І це остання сходинка ряду, яку витягне верстат потужністю 7,5–9 кВт: «двадцятці» потрібно вже близько дванадцяти. Оцінка потужності приблизна, вона залежить від марки сталі та товщини стружки.
Режими різання
Каталожної колонки для Ø18 не існує, оберти виводяться за формулою n = 1000 × Vc / (3,14 × D), подачі інтерполюються між Ø16 та Ø20. По конструкційній сталі до 35 HRC: 3183 об/хв, подача 1720 мм/хв. По легованій сталі 35–48 HRC: 2299 об/хв, подача 790 мм/хв, глибина до 18 мм. По сірому чавуну: 2829 об/хв і 1165 мм/хв.
Коли обирати Ø18
- внутрішній радіус кута на кресленні дорівнює 9 мм;
- обсяг вибірки більший, ніж встигає зняти Ø16;
- привід верстата не тягне «двадцятку» на паспортному режимі;
- потрібна глибина уступу понад 24 мм за один прохід;
- верстат допускає інструмент загальною довжиною 100 мм.
Питання та відповіді
Скільки обертів ставити для сталі 45?
3183 об/хв при подачі 1720 мм/хв. При менших обертах подачу знижують пропорційно.
Чому цього діаметра немає в таблицях режимів?
Таблиці будують за рядом 3, 4, 6, 8, 10, 12, 16, 20. Вісімнадцять до нього не входить, тому режими рахують за формулою.
Чим Ø18 відрізняється від Ø20?
Знімає на 19 відсотків менше металу, але вимагає на чверть менше потужності й заходить у кут R9.
Яке потрібне оснащення?
Цанга ER32 під хвостовик 18 мм, гідропатрон або термопатрон. Виліт із патрона — не більше ніж 72 мм.
