Фреза твердосплавна D3,0х9х50х4 Gesac
Купити фрезу кінцеву твердосплавну D3,0х9х50х4 Z4 GESAC

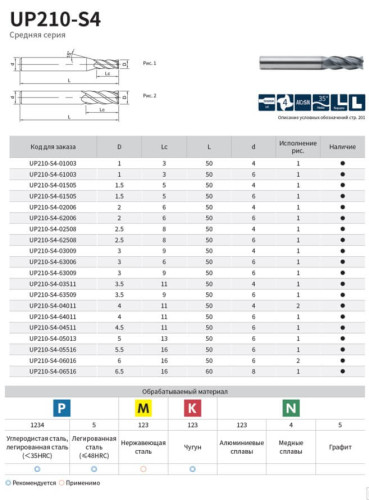

Суцільнотвердосплавна кінцева фреза діаметром 3 мм із чотирма зубцями. Робоча довжина 9 мм, загальна 50 мм, хвостовик 4 мм із полем допуску h6. Покриття AlCrSiN, кут нахилу спіралі 35°, допуск діаметра 0/−0,02 мм. Серія UP210 виробництва Xiamen Golden Egret Special Alloy належить до класу P і розрахована на сталі та чавуни до 48 HRC. Глибина різання — до 4,5 мм за прохід.
Що робити, якщо шпиндель не видає 19 110 обертів
Каталожна швидкість різання 180 м/хв на діаметрі 3 мм вимагає 19 110 об/хв. Верстат із конусом BT40 стільки не видає, і це нормальний стан роботи дрібного інструменту. Правильна реакція — не працювати на паспортній подачі, а зменшити її пропорційно до обертів.
| Шпиндель, об/хв | Vc, м/хв | Частка від каталожної | Vf, мм/хв |
|---|---|---|---|
| 8 000 | 75 | 42% | 900 |
| 10 000 | 94 | 52% | 1120 |
| 12 000 | 113 | 63% | 1340 |
| 15 000 | 141 | 78% | 1680 |
| 19 110 | 180 | 100% | 2140 |
Обмеження щодо глибини та ширини
Для контурної обробки конструкційної сталі глибина становить до 4,5 мм при ширині різання до 0,45 мм. По легованій сталі 35–48 HRC глибина знижується до 3 мм. У пазу навантаження максимальне, тому там переходять на трохоїдальну траєкторію.
Ø3 чи Ø4: чому за ті самі гроші
Діаметри 1, 2, 3 і 4 мм у каталозі коштують однаково — 442 грн. При цьому жорсткість інструменту зростає як четвертий степінь діаметра: відносно Ø1 фреза Ø2 жорсткіша в 16 разів, Ø3 — у 81 раз, Ø4 — у 256 разів. За ті самі гроші «четвірка» втричі стійкіша за «трійку».
Висновок простий: якщо геометрія деталі дозволяє більший діаметр, обирати менший невигідно. Ø3 беруть тоді, коли цього вимагає креслення:
- радіус внутрішнього кута деталі 1,5 мм і менше;
- паз шириною рівно 3 мм в один прохід;
- доступ у вузьку кишеню, куди «четвірка» не проходить;
- дрібний контур у приладобудуванні та пресформах;
- обробка поруч із готовою стінкою, де потрібне мале знімання матеріалу.
Оснащення
Робоча частина Ø3 переходить у хвостовик Ø4, тому фреза встановлюється у звичайну цангу ER11 або ER16 без перехідників, а потовщене тіло додає жорсткості. Виліт із патрона — не більше ніж 12 мм. Биття понад 0,01 мм на цьому діаметрі відчутно скорочує ресурс: із чотирьох зубців реально ріжуть лише два.
Питання та відповіді
Скільки обертів ставити для сталі 45?
Максимум, який видає шпиндель, а подачу беріть із таблиці. При 12 000 об/хв це близько 1340 мм/хв.
Чому ламається фреза 3 мм?
Найчастіше через фрезерування паза на повну глибину, вертикальне занурення або биття оснащення. Врізатися потрібно по спіралі або під кутом.
Чи можна працювати без МОР?
По чавуну допустимо з обдуванням повітрям. По сталі краще подавати емульсію або масляний туман, інакше стружка налипає на кромку.
Чи підійде для нержавіючої сталі?
Працювати буде, але серія належить до класу P. Для 12Х18Н10Т профільною є US200.
