Фреза твердосплавна D4,0х11х50х4 Gesac
Купити фрезу кінцеву твердосплавну D4,0х11х50х4 Z4 GESAC

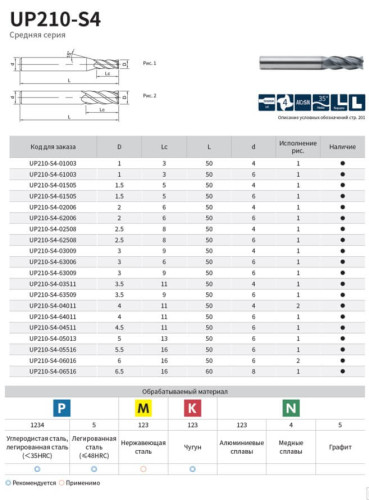

Суцільнотвердосплавна кінцева фреза діаметром 4 мм із чотирма зубцями. Робоча довжина 11 мм, загальна 50 мм, хвостовик 4 мм із полем допуску h6. Покриття AlCrSiN, кут нахилу спіралі 35°, допуск діаметра 0/−0,02 мм. Серія UP210 виробництва Xiamen Golden Egret Special Alloy належить до класу P і розрахована на сталі та чавуни до 48 HRC. Глибина різання — до 6 мм за прохід.
Помежовий діаметр усього ряду
Діаметри від 1 до 4 мм коштують однаково — 442 грн, і всі працюють на одній цанзі ER11 під 4 мм. Але жорсткість інструменту зростає як четвертий степінь діаметра, тому всередині цього тарифу «четвірка» дає максимум того, за що ви платите.
| Діаметр | Ціна | Хвостовик | Жорсткість відносно Ø1 |
|---|---|---|---|
| Ø1 | 442 грн | 4 мм | 1 |
| Ø2 | 442 грн | 4 мм | 16 |
| Ø3 | 442 грн | 4 мм | 81 |
| Ø4 | 442 грн | 4 мм | 256 |
| Ø5 | 705 грн | 6 мм | 625 |
Наступний крок угору коштує на 60 відсотків дорожче і вимагає іншої цанги. Купити фрезу Ø4 має сенс ще й тому, що у неї, на відміну від Ø1–Ø3, немає ступінчастого переходу від різальної частини до хвостовика — а саме там ступінчастий інструмент ламається найчастіше.
Режими різання
Для конструкційної сталі до 35 HRC каталог наводить швидкість 180 м/хв, що відповідає 14 330 об/хв і подачі 2060 мм/хв при глибині до 6 мм та ширині до 0,6 мм. Для легованої сталі 35–48 HRC — 130 м/хв, 10 350 об/хв, подача 1160 мм/хв, глибина до 4 мм. Для сірого чавуну — 160 м/хв і 12 740 об/хв.
Якщо шпиндель не видає паспортних обертів
Подачу знижують у тій самій пропорції, що й оберти. На 12 000 об/хв фреза отримує 151 м/хв, це 84 відсотки від каталожної швидкості. Для порівняння, Ø3 на тому самому верстаті виходить лише на 63 відсотки, а Ø2 — на 42. «Четвірка» першою в ряду працює майже на повну силу.
Коли обирати Ø4, а коли Ø5
- радіус внутрішнього кута деталі 2 мм і менше — тільки Ø4;
- паз шириною рівно 4 мм в один прохід — Ø4;
- глибина вибірки більше 6 мм — переходьте на Ø5 або Ø6;
- у верстаті встановлена цанга під 4 мм і змінювати її немає часу — Ø4;
- серійна робота по сталі з великим обсягом знімання матеріалу — Ø5 окупиться ресурсом.
Питання та відповіді
Скільки обертів ставити для сталі 45?
Максимум, який видає шпиндель. На 12 000 об/хв подача близько 1730 мм/хв, на 8000 — близько 1150.
Чим Ø4 краща за Ø3 при однаковій ціні?
Утричі вища жорсткість і відсутність ступінчастого переходу. Ø3 обирають лише тоді, коли цього вимагає креслення деталі.
Яка потрібна цанга?
ER11 або ER16 під 4 мм — та сама, що й для Ø1, Ø2 та Ø3. Виліт із патрона — не більше ніж 16 мм.
Чи підійде для нержавіючої сталі?
Працювати буде, режими каталог надає. Але серія належить до класу P, для 12Х18Н10Т профільною є US200.
