Фреза твердосплавна D5,0х13х50х6 Gesac
Купити фрезу кінцеву твердосплавну D5,0х13х50х6 Z4 GESAC

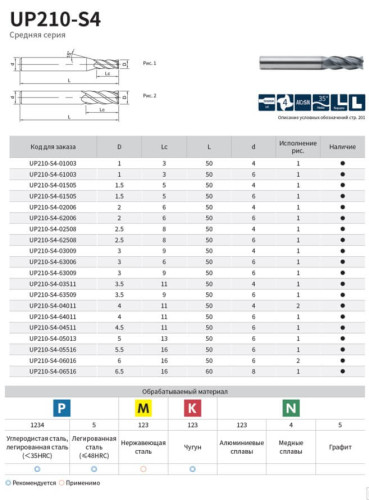

Суцільнотвердосплавна кінцева фреза діаметром 5 мм із чотирма зубцями. Робоча довжина 13 мм, загальна 50 мм, хвостовик 6 мм із полем допуску h6. Покриття AlCrSiN, кут нахилу спіралі 35°, допуск діаметра 0/−0,02 мм. Серія UP210 виробництва Xiamen Golden Egret Special Alloy належить до класу P і розрахована на сталі та чавуни до 48 HRC. Глибина різання — до 7,5 мм за прохід.
Чому для Ø5 немає готової таблиці режимів
Виробники будують таблиці за пріоритетним рядом діаметрів: 3, 4, 6, 8, 10, 12, 16, 20. «П'ятірка» до цього ряду не входить, тому паспортних цифр під неї немає в жодному каталозі. На практиці режими для Ø5 беруть від Ø6, оскільки це найближче значення зверху. Це помилка в небезпечний бік.
| Що взяти за основу | n, об/хв | Vc, м/хв | Результат |
|---|---|---|---|
| Режими Ø6 — часта помилка | 9550 | 150 | Подача на зубець завищена, зношування прискорене |
| Режими Ø4 | 14330 | 225 | Швидкість вища за допустиму для серії |
| Розрахунок за формулою для Ø5 | 11460 | 180 | Паспортний режим серії |
Рахувати потрібно за формулою n = 1000 × Vc / (3,14 × D), а не підставляти сусідній діаметр.
Розрахункові режими
По конструкційній сталі до 35 HRC: 11 460 об/хв, подача близько 1830 мм/хв, глибина до 7,5 мм при ширині до 0,75 мм. По легованій сталі 35–48 HRC: 8280 об/хв, подача 1060 мм/хв, глибина до 5 мм. По сірому чавуну: 10 190 об/хв, подача 1480 мм/хв. Оберти тут точні, вони виводяться за формулою. Подачі інтерпольовані між каталожними значеннями Ø4 та Ø6. Якщо шпиндель не виходить на розрахункові оберти, подачу знижують у тій самій пропорції.
Точка зміни оснащення та ціни
Діаметри від 1 до 4 мм працюють на цанзі під 4 мм і коштують 442 грн. Ø5 — перша позиція ряду, де хвостовик стає 6 мм, а ціна зростає до 705 грн. Перш ніж купити фрезу цього розміру, переконайтеся, що у верстаті є цанга ER11 або ER16 під 6 мм. Ця сама цанга підійде і для Ø6.
Коли потрібен саме Ø5
- паз шириною рівно 5 мм в один прохід;
- радіус внутрішнього кута деталі 2,5 мм;
- вибірка, де «четвірка» працює занадто повільно, а «шістка» не проходить за геометрією;
- обробка поруч із готовою стінкою при зніманні матеріалу до 0,75 мм;
- пресформи та приладобудування, де розмір заданий кресленням.
Питання та відповіді
Чи можна встановити режими від фрези 6 мм?
Не варто. На обертах «шістки» «п'ятірка» йде зі швидкістю 150 м/хв замість 180, а подача залишається попередньою. Навантаження на зубець зростає, ресурс падає.
Скільки обертів ставити для сталі 45?
Розрахункові 11 460 об/хв при подачі близько 1830 мм/хв. При менших обертах подачу зменшують пропорційно.
Яка потрібна цанга?
ER11 або ER16 під хвостовик 6 мм. Виліт із патрона — не більше ніж 20 мм.
Чи підійде для нержавіючої сталі?
Працювати буде, розрахунок дає 8280 об/хв. Але серія належить до класу P, для 12Х18Н10Т профільною є US200.
