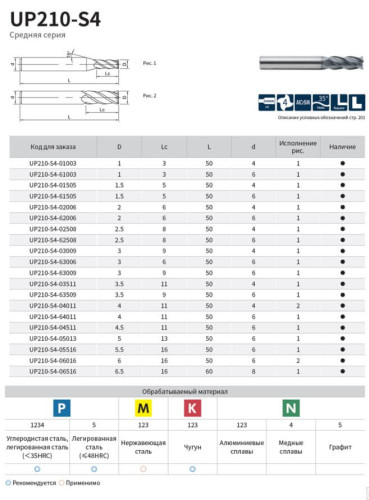

Фреза твердосплавна D6,0х16х50х6 Gesac
Купити фрезу кінцеву твердосплавну D6,0х16х50х6 Z4 GESAC
Суцільнотвердосплавна кінцева фреза діаметром 6 мм із чотирма зубцями. Робоча довжина 16 мм, загальна 50 мм, хвостовик 6 мм із полем допуску h6. Покриття AlCrSiN, кут нахилу спіралі 35°, допуск діаметра 0/−0,02 мм. Серія UP210 виробництва Xiamen Golden Egret Special Alloy належить до класу P і розрахована на сталі та чавуни до 48 HRC. Глибина різання — до 9 мм за прохід.
Перший діаметр, що працює на повній швидкості
Каталожна швидкість 180 м/хв по конструкційній сталі на діаметрі 3 мм вимагає 19 110 об/хв, на «четвірці» — 14 330, на «п'ятірці» — 11 460. Такі шпинделі зустрічаються рідко, і дрібний інструмент працює упівсили. «Шістці» потрібно 9550 об/хв, а це вкладається в можливості верстата на 10 000 обертів, який є в більшості цехів. Ø6 — перша точка ряду, де паспортна продуктивність реалізується повністю, без прискорювальної головки.
Режими різання
По конструкційній сталі до 35 HRC: 9550 об/хв, подача 1830 мм/хв, глибина до 9 мм при ширині до 0,9 мм. По легованій сталі 35–48 HRC: 6900 об/хв, подача 1100 мм/хв, глибина до 6 мм. По сірому чавуну: 8490 об/хв і 1630 мм/хв. Якщо шпиндель не виходить на ці оберти, подачу знижують у тій самій пропорції.
Найуніверсальніший розмір каталогу
«Шістка» присутня майже в кожній серії виробника, включно з тими, де немає ані Ø5, ані Ø14. Це єдиний діаметр, під який існує спеціалізований інструмент для будь-якого завдання — до того ж на тій самій цанзі та з тією самою геометрією деталі. Змінюється лише фреза.
| Завдання | Що взяти замість універсальної | Що змінюється |
|---|---|---|
| Чистова стінка | UP210-S6-06015 | Шість зубців замість чотирьох |
| Міцна кромка під час чорнової обробки | UPR210-S4-06016 | Радіус при вершині |
| Знімання матеріалу з максимальною подачею | UPR300-S3-06016 | Стружколом, спіраль 20° |
| Нержавіюча сталь | US200-S2-06016 | Клас M, покриття TiAlN |
| Алюміній та кольорові сплави | SA100-S3-06016 | Три зубці, спіраль 40° |
| Графіт і композити | SG200-S3-06016 | Геометрія U-DIA |
| Загартована сталь до 60 HRC | SH160-S4-06016 | Клас H, спіраль 45° |
| Глибока вибірка | UA100-SL2-06035 | Робоча частина 35 мм |
Коли універсальної «шістки» достатньо
- контур та уступ по конструкційній сталі до 35 HRC;
- вибірка кишені в чавуні;
- паз шириною 6 мм при глибині до 1,2 мм за прохід;
- одиничні та дрібносерійні деталі, де ресурс не критичний;
- обробка на верстаті без цанги під 8 мм.
Питання та відповіді
Скільки обертів ставити для сталі 45?
9550 об/хв при подачі 1830 мм/хв. Звичайний шпиндель на 10 000 обертів цю цифру закриває.
Яку «шістку» обрати під нержавійку?
US200-S2-06016 класу M. Універсальна UP210 працювати буде, але ресурс на 12Х18Н10Т помітно нижчий.
Чим Ø6 відрізняється від Ø5 за тієї самої ціни?
Вища жорсткість, більша глибина за прохід і наявність каталожних режимів. Ø5 обирають, коли цього вимагає креслення.
Яка потрібна цанга?
ER11 або ER16 під 6 мм, та сама, що й для Ø5. Виліт із патрона — не більше ніж 24 мм.
