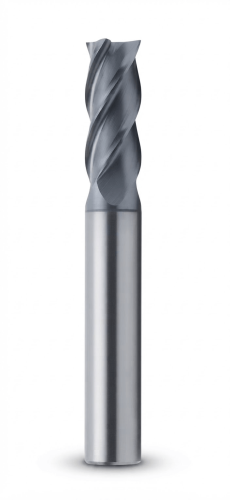

Фреза твердосплавна D8,0х20х60х8 Gesac

Кінцева фреза 8 мм Z4 GESAC UP210-S4-08020: режими різання та застосування

UP210-S4-08020 — суцільна твердосплавна кінцева фреза діаметром 8 мм із плоским торцем і чотирма зубцями. Робоча довжина становить 20 мм, загальна довжина — 60 мм, діаметр хвостовика — 8 мм (допуск h6). Кут нахилу спіралі 35°, допуск на діаметр різальної частини 0/−0,02 мм. Серія UP210 призначена для фрезерування сталей та чавунів твердістю до 48 HRC.

Переваги покриття AlCrSiN

Більшість фрез цього типорозміру на ринку постачаються зі стандартними покриттями TiAlN, TiSiN або AlCrN. У серії UP210 застосовується покриття AlCrSiN із кремнієм у структурі шару, що забезпечує такі переваги:

• Підвищена термостійкість, яка дає змогу працювати на вищих швидкостях різання;
• Збалансовані залишкові напруження в структурі покриття, що суттєво знижує ризик викришування різальної кромки;
• Стабільна обробка сірого чавуну в умовах мінімального подавання або повної відсутності МОР;
• Збільшений ресурс інструменту під час обробки легованих сталей твердістю 35–48 HRC, де покриття TiAlN зношуються швидше.

Режими різання для фрези Ø8 Z4

Рекомендовані параметри каталогу GESAC для контурного (бічного) фрезерування при подачі на зубець fz ≈ 0,065 мм/зуб:

Примітка: якщо максимальні оберти шпинделя верстата нижчі за табличні значення, хвилинну подачу (Vf) необхідно зменшити пропорційно до фактичної частоти обертання (n).

Технологічні рекомендації

Рекомендований виліт інструменту з патрона не повинен перевищувати 4 діаметрів (до 32 мм). При більшому вильоті зростає ризик виникнення вібрацій, що вимагає примусового зниження режимів різання. Інструмент придатний для обробки нержавіючих сталей, проте для спеціалізованих завдань з аустенітними марками (наприклад, AISI 304, 12Х18Н10Т) рекомендується використовувати профільні серії GESAC — US200 та US260.

Часті запитання

Які режими різання встановити для обробки сталі 45?

Рекомендована частота обертання шпинделя становить близько 7000 об/хв при хвилинній подачі 1800 мм/хв. При зниженні обертів подача зменшується пропорційно.

Чи підходить інструмент для фрезерування загартованої сталі твердістю понад 48 HRC?

Ні, 48 HRC — це граничне значення для серії UP210. Для обробки сталей високої твердості (48–65 HRC) використовуються спеціалізовані лінійки SH160, SH260-H та SH360.

Чи можливе фрезерування пазів на повну ширину фрези?

Табличні дані розраховані на контурне фрезерування з невеликим радіальним зніманням (ae). При пазуванні на повну ширину (ae = D) необхідно зменшувати осьову глибину різання (ap) або застосовувати метод трохоїдального фрезерування.

Чи допускається переточування фрези?

Так, можливе переточування по торцю на спеціалізованому заточному обладнанні. Оскільки на переточених поверхнях захисне покриття відсутнє, розрахункові режими різання слід знизити орієнтовно на 15–20%.
